Il calcolatore dell’attenuatore Pi aiuta a determinare i valori di resistenza necessari per progettare un attenuatore Pi in base all’attenuazione e all’impedenza del sistema desiderate.
Questo strumento è utile per ingegneri e tecnici RF che lavorano su circuiti di attenuazione e reti di segnale.

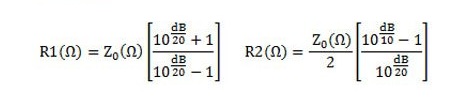

Formula utilizzata
Per un attenuatore Pi:
R1 = Z₀ × (K + 1) / (K – 1) (shunt)
R2 = Z₀ × (K² – 1) / (2 × K) (serie)
dove K = 10^(A / 20)
Spiegazione
R1 è la resistenza di shunt, R2 è la resistenza in serie. Z₀ è l’impedenza del sistema e A è l’attenuazione desiderata in dB.
La costante K rappresenta il rapporto lineare di tensione corrispondente all’attenuazione desiderata. Queste formule consentono di calcolare con precisione i valori di resistenza per ottenere l’esatta attenuazione senza disturbare l’impedenza del sistema.
Esempio di calcolo
Per un attenuatore con:
A = 6 dB , Z₀ = 50 Ω :
K = 10^(6/20) ≈ 1,995
R1 = 50 × (1,995 + 1) / (1,995 – 1) ≈ 200,0 Ω
R2 = 50 × (1,995² – 1) / (2 × 1,995) ≈ 49,9 Ω
Vantaggi e utilizzo
- Consente di progettare rapidamente un attenuatore Pi per qualsiasi livello di attenuazione desiderato.
- Mantiene l’impedenza del sistema per evitare riflessioni e perdite di segnale.
- Utile per regolare i livelli del segnale nei circuiti RF e nei sistemi di comunicazione.
- Ottimizza le prestazioni delle reti di attenuazione nelle applicazioni RF, audio ed elettroniche.
